Elegir el cable adecuado para un proyecto eléctrico puede parecer una tarea desalentadora. Pero con la comprensión correcta del calibre de cable AWG, el proceso se vuelve mucho más sencillo. Este sistema, ampliamente utilizado en Norteamérica, simplifica la selección de cables basándose en su diámetro y capacidad de conducción. En este artículo, desentrañaremos el misterio del AWG y te daremos las herramientas necesarias para navegar con confianza el mundo de los cables eléctricos.
No te preocupes si te suena a chino. Explicaremos todo de forma clara y concisa, utilizando ejemplos prácticos para que entiendas fácilmente la relación entre el calibre cable AWG y las características eléctricas del cable. Prepárate para convertirte en un experto en la selección de cables.
El American Wire Gauge (AWG), o calibre americano de alambre, es un sistema estándar que mide el diámetro de alambres redondos, sólidos y no ferrosos. Desarrollado en 1857, es un sistema logarítmico, lo que significa que la relación entre los diámetros de los diferentes calibres no es lineal. Piensa en una escalera: cada peldaño representa un calibre, pero la distancia entre peldaños no es constante.
Es importante destacar que el AWG se basa en el diámetro del cable, a diferencia del sistema métrico IEC 60228, que utiliza el área de la sección transversal (mm²). Un número de calibre AWG más alto indica un diámetro más pequeño y, por lo tanto, una menor capacidad de conducción de corriente. Por ejemplo, un cable de 10 AWG es más grueso y puede llevar más corriente que un cable de 20 AWG.
AWG vs. Sistema Métrico: ¿Cuál es la diferencia?
La principal diferencia radica en la unidad de medida. El AWG utiliza un número para representar el diámetro, mientras que el sistema métrico utiliza el área de la sección transversal en mm². Esta diferencia puede generar confusión, pero es importante entenderla para seleccionar el cable correcto. Imagina que necesitas un cable para una aplicación específica y solo tienes una tabla con medidas en mm². Necesitarás una tabla de conversión para encontrar el equivalente en calibre cable AWG.

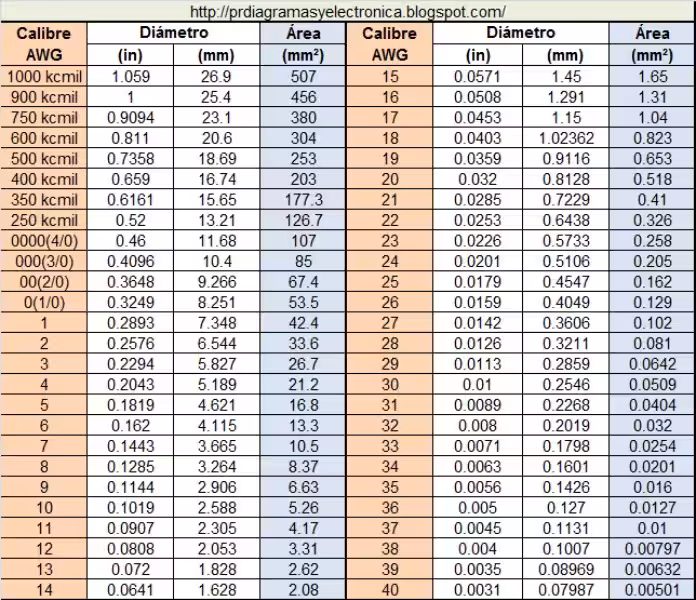

Afortunadamente, existen tablas de conversión disponibles online y en manuales de electricidad. Estas tablas te permiten encontrar la equivalencia entre el calibre cable AWG y el área de la sección transversal en mm², facilitando la selección del cable adecuado independientemente del sistema de unidades que estés utilizando.
Calculando el Calibre de Cable AWG
Aunque las tablas de conversión son muy útiles, comprender la relación matemática entre el calibre cable AWG y el diámetro puede ser beneficioso. Existen fórmulas que relacionan el calibre (n) con el diámetro (d) en pulgadas o milímetros. Sin embargo, estas fórmulas no son necesarias para la mayoría de las aplicaciones cotidianas. Las reglas prácticas son más que suficientes.
Una regla práctica útil es que duplicar el área de la sección transversal disminuye el AWG en 3, mientras que duplicar el diámetro disminuye el AWG en 6. Por ejemplo, un cable de 10 AWG tiene aproximadamente el doble del área de un cable de 13 AWG. Estas reglas de thumb te ayudarán a estimar rápidamente el calibre necesario para tu aplicación.
Relación entre AWG, Área y Resistencia
El calibre cable AWG está directamente relacionado con el área de la sección transversal del cable y, por lo tanto, con su resistencia. Un cable con un AWG menor (cable más grueso) tiene un área de sección transversal mayor y, por consiguiente, una menor resistencia. Esto significa que puede transportar más corriente con menor pérdida de energía en forma de calor.
Por el contrario, un cable con un AWG mayor (cable más delgado) tiene un área de sección transversal menor y una mayor resistencia. Esto limita su capacidad de transportar corriente, y un exceso de corriente podría provocar un sobrecalentamiento y un potencial riesgo de incendio. Por eso, es crucial seleccionar el calibre cable AWG adecuado para cada aplicación, considerando la corriente que se va a transportar.
Hasta ahora, hemos considerado cables sólidos. Sin embargo, muchos cables son trenzados, compuestos por varias hebras más finas. En estos casos, el calibre cable AWG se determina considerando el área de la sección transversal total de todas las hebras, como si fuera un cable sólido equivalente. A menudo, la especificación de un cable trenzado incluye tres números: el AWG general, el número de hebras y el AWG de cada hebra (ej: 22 AWG 7/30).
Para cables más gruesos que 4/0 AWG, se utiliza la medida en miles de circular mils (kcmil). También existen diferentes formas abreviadas para referirse al AWG en la industria eléctrica, incluyendo el uso de “” o “No.” para indicar “número”, y la designación de calibres gruesos con fracciones que indican la cantidad de ceros (ej: 3/0 para 000 AWG o “triple-aught”).
Consideraciones Finales para la Selección del Calibre de Cable AWG
Recuerda que la selección del calibre cable AWG adecuado es crucial para la seguridad y el correcto funcionamiento de cualquier instalación eléctrica. Un cable demasiado delgado puede sobrecalentarse y provocar un incendio, mientras que un cable demasiado grueso es innecesariamente costoso y puede ocupar más espacio del necesario.
Siempre consulta las normas y códigos eléctricos locales para determinar el calibre de cable adecuado para tu aplicación. Si tienes dudas, lo mejor es consultar con un electricista cualificado. Con un poco de conocimiento y la ayuda de las herramientas adecuadas, podrás seleccionar el calibre cable AWG perfecto para tu proyecto.
Preguntas Frecuentes sobre Calibre de Cable AWG
¿Qué es el American Wire Gauge (AWG)?
Es un sistema estándar logarítmico para medir el diámetro de alambres redondos, sólidos, no ferrosos y conductores de electricidad.
¿Cómo funciona el sistema AWG?
Se basa en el número de operaciones de trefilado necesarias para producir un calibre específico. Números de calibre más altos indican diámetros más pequeños.
